Подключение питания Cardputer и модулей
Используйте штатный USB-вход Cardputer и исправный кабель. Для зарядки следуйте руководству своей ревизии; M5Stack указывает положение переключателя ON. Сначала убедитесь в нормальной работе устройства без расширений.

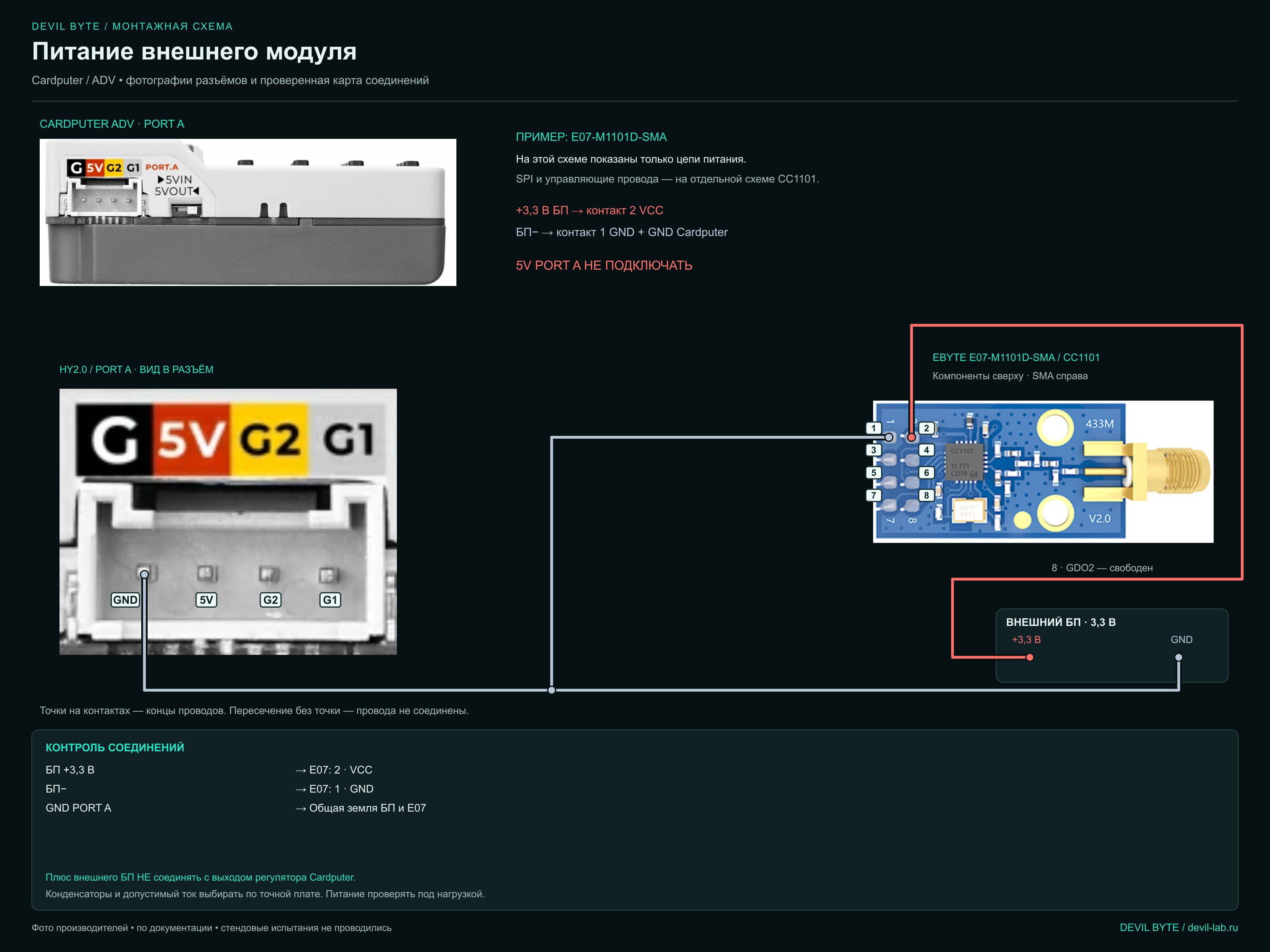

Для внешнего модуля выбирайте напряжение по его плате. Например, используемые здесь E01-ML01DP5 и отдельный CC1101 питаются от стабилизированного 3,3-В источника. Сигнальные GPIO остаются 3,3-В линиями даже при наличии контакта 5V на разъёме. Общая земля обязательна; плюсы разных источников не объединяют.
Для питания важен не только средний ток, но и кратковременный пик передачи. Мультиметр может показывать нормальное среднее напряжение, пока короткий провал вызывает сбой цифрового интерфейса.
Таблица расчёта
Составьте список нагрузок: Cardputer, каждый модуль, преобразователь и дополнительные индикаторы. Для каждой запишите напряжение, типичный режим и пиковый ток из документации точной платы. Не суммируйте токи разных напряжений напрямую: сравнивайте мощности с учётом КПД преобразования.
Для оценки времени работы используйте энергию аккумулятора в Вт·ч и среднюю мощность нагрузки. Значение мА·ч без указания напряжения недостаточно. Реальная доступная энергия зависит от режима, порога отключения и состояния аккумулятора.
Проверка монтажа
Измерьте напряжение непосредственно на VCC/GND модуля, затем сравните с выходом источника. Разница показывает потери в проводах и разъёмах. Осциллографом проверьте пуск и передачу; короткая земля щупа уменьшает ложные выбросы.
Локальные конденсаторы выбирайте по документации платы и регулятора. Добавление случайной большой ёмкости не исправляет переполюсовку, длинный общий провод или недостаточную устойчивость преобразователя.
Настройка для Bruce 1.16.1
В Config → About запишите версию. Для оценки потребления зафиксируйте яркость через Config → Display & UI → Brightness и время затемнения через Dim Time. Пункты сна и перезапуска находятся в Config → Power. Это управление режимом устройства; отдельного универсального меню «подать 3,3 В на модуль» нет.
После загрузки проверьте работу Cardputer в покое, затем откройте одну функцию внешнего модуля по его инструкции. Например, NRF24 → Spectrum — контроль инициализации и работы приёмника. Если возникает перезапуск, измеряйте питание у модуля и проверяйте источник, а не повышайте программную мощность.
Настройка для Meshtastic на ADV + U214
Используйте готовый образ для аппаратной пары по инструкции. Перед изменениями энергосбережения завершите первый двусторонний обмен. В клиенте параметры Power зависят от версии и возможностей платы; сохраняйте штатные значения на контрольном тесте. Сон может менять доступность узла и Bluetooth — это не способ исправить просадку источника.
После изменения одного параметра сохраните его, переподключитесь и проверьте фактическое значение. Отдельно подтвердите пробуждение и повторный обмен. Оценку времени работы делайте по измеренному режиму, а не только по проценту батареи на экране.
Источники: Cardputer, ADV, параметры Power Meshtastic.
Источники: ConfigMenu.cpp.
Актуализировано 10.10.2026 по указанным первичным источникам. Меню сверены по обозначенной версии; аппаратные испытания редакцией не проводились.
